PUMP­SCHACHT

Vielfältig & leistungsstark

Für unsere Kunden nach Maß

Der FABEKUN®-Pumpschacht wird in Abwassernetzen eingesetzt, wenn ein Höhenunterschied zu überwinden ist. Er wird bis zu einer Bauhöhe von 2,00 m monolithisch produziert. Ab einer Bauhöhe von 2,00 m wird das Unterteil monolithisch gefertigt und der Aufbau vollausgekleidet passend zum Schacht gefertigt. Die Polyurethan-Auskleidung sorgt für chemische Widerstandsfähigkeit gegen Gase und Säuren. Ansonsten kann sich der Kunde den Pumpschacht nach seinen Vorstellungen und den Anforderungen am Einsatzort zusammenstellen: Von der Abdeckung über die technische Innenausstattung bis zum Schachtboden.

Die Vorteile

  • Ausstattung und Fertigung nach Kundenwunsch
  • Sonderausführungen möglich
  • Schacht wird anschlussfertig und betriebsbereit geliefert
  • Polyurethan-Vollauskleidung
  • chemisch widerstandsfähig und korrosionsbeständig
  • Doppeldichtung im Schachthals (DN 1000 / DN 1200)
  • für Wasserschutzzone II geeignet

Vielfältig und leistungsstark

Die Varianten

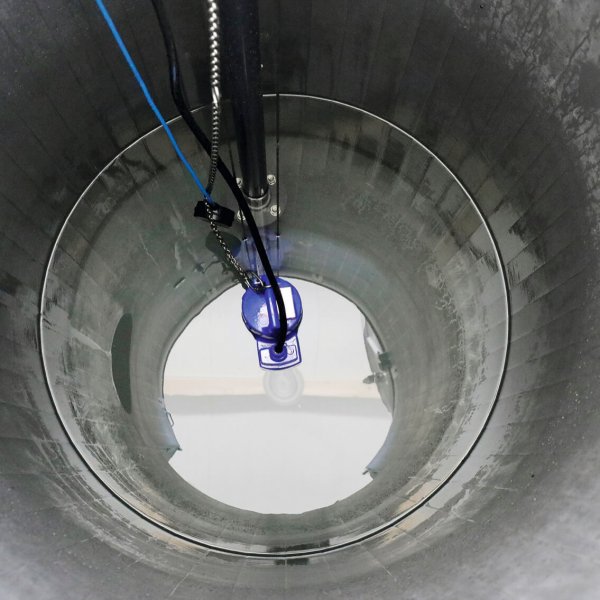

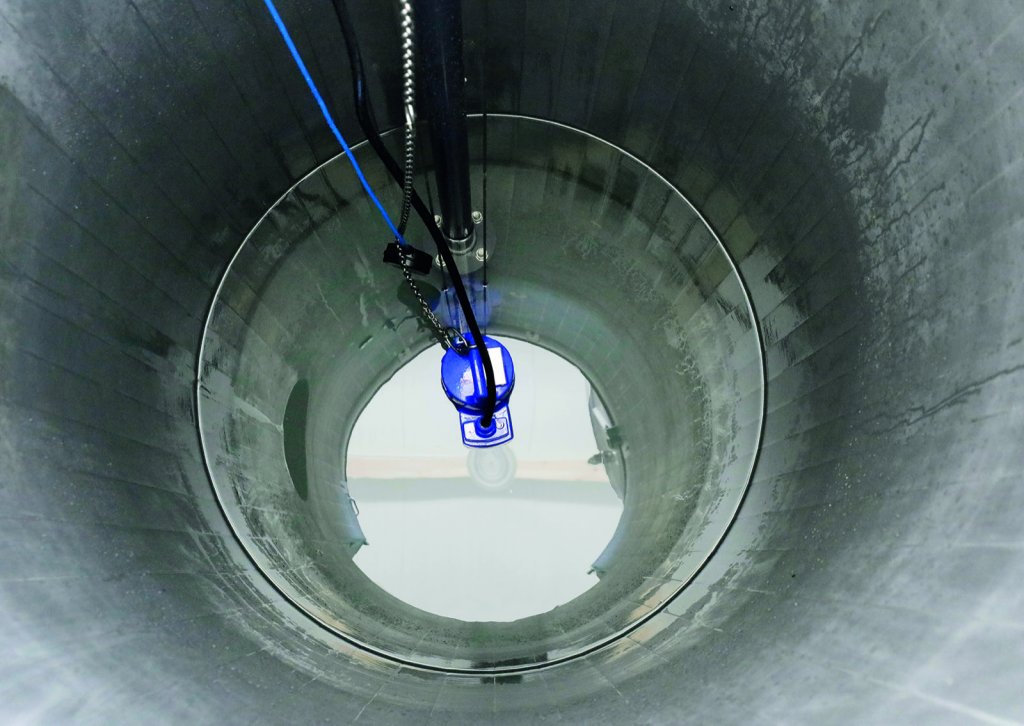

Der Pumpschacht ist in den Nennweiten DN 1000, DN 1200, DN 1500 und DN 2000 erhältlich und kann mit einer Pumpe (Ausführung solo) oder zwei Pumpen (Ausführung duplex) ausgestattet werden. Die Pumpenstärke richtet sich dabei nach dem Anteil der Grobstoffe und der Länge der Druckrohrleitung. In den beiden kleineren Nennweiten ist das Bauteil im Schachthals mit einer Doppeldichtung ausgestattet.

Während die Durchführung für die Erdungskabel der Pumpe im Schacht integriert ist, hat der Kunde bei Größe und Positionierung von Zu- und Abläufen die Wahl. Ihre Nennweiten werden lediglich von den Schachtdurchmessern limitiert: In der Ausführung DN 1000 bzw. DN 1200 sind Anschlüsse bis zu einer Nennweite von 800 mm möglich. Beim 1500er-Schacht und beim 2000er-Schacht sind Anschlüsse bis DN 1200 realisierbar.

Ebenso frei wählbar sind Abdeckung und Innenausstattung. Abdeckungen gibt es für alle Belastungsklassen und aus Materialien wie zum Beispiel Edelstahl, Beton oder Guss. Podeste und Steigleitern sind in Edelstahl lieferbar. Auch der Schachtboden kann nach Planungsvorgaben gestaltet und als Sumpf oder Topf ausgeführt werden.

Das Rundum-sorglos-Paket umfasst auch die Pumpensteuerung. Lediglich der Stromanschluss ist bauseits herzustellen. Höchste Qualitätsstandards gelten auch bei der Ausgestaltung des Schachtinnenraums: Sämtliche Bohrungen für Leitern, Kabel oder Halterungen für Armaturen werden – egal, ob im Werk oder vor Ort im Rohrgraben – versiegelt, um den Beton vor dem zu pumpenden Abwasser oder anderen Medien zu schützen und Dichtigkeit sowie Korrosionsschutz sicherzustellen.

Das Funktionsprinzip

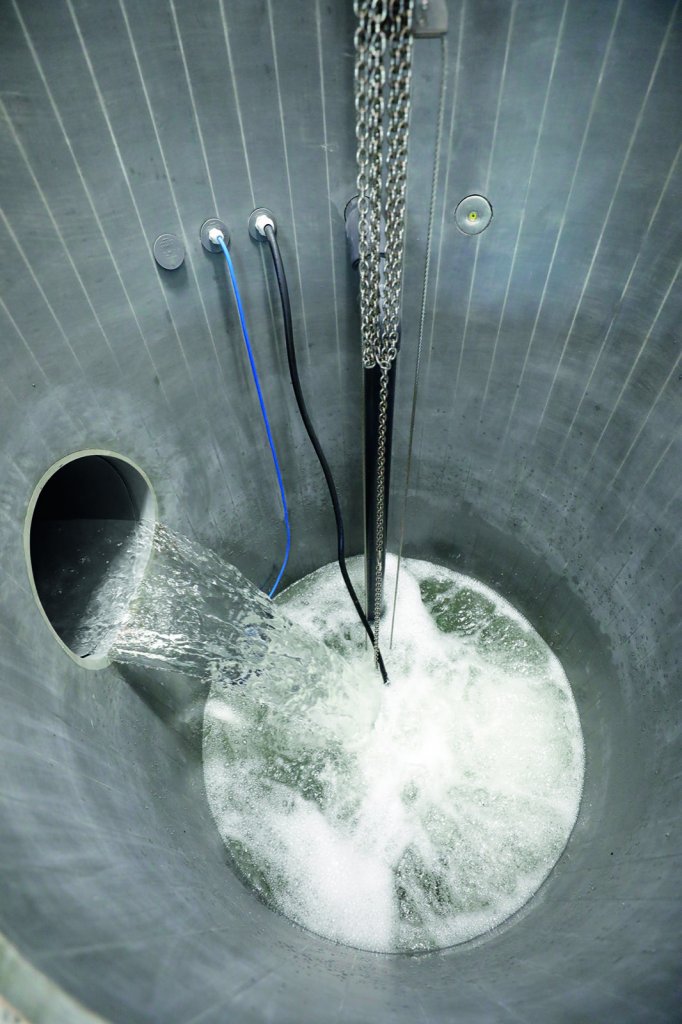

Das Pegelniveau im Schacht kann über Schwimmer, Ultraschallsonden etc. reguliert werden. Ab einer bestimmten Pegelhöhe wird das Abwasser über eine Druckrohrleitung in den nächsten Schacht gefördert. In Abhängigkeit von der Leistung der Pumpe wird die Ablaufleitung passend dimensioniert. Grobstoffe können direkt durch den Freistrom der Pumpe abtransportiert werden. Größere Fraktionen werden vor dem Abtransport zerkleinert. Ihre Nennweiten werden lediglich von den Schachtdurchmessern limitiert.
